📌 בשורה התחתונה: מה שחשוב לדעת על חשמל להפקות צילום ב-60 שניות
השכרת גנרטור להפקות קולנוע, סדרות טלוויזיה ופרסומות מחייבת עמידה ב-3 תנאי סף טכנולוגיים שאינם קיימים בגנרטורים רגילים: מתח מיוצב בטכנולוגיית Inverter עם גל סינוס טהור ועיוות הרמוני (THD) נמוך מ-3% להגנה על ספקי כוח של תאורת לד ומצלמות יקרות, רמת רעש אקוסטית סטודיו מתחת ל-52dB(A) במרחק של 7 מטרים כדי לאפשר הקלטת דיאלוגים נקייה, ויכולת עמידה בעומסי התנעה של ספקי כוח ממותגים ללא נפילות מתח.
- איסור מוחלט על גנרטור בנייה רגיל: גנרטורים ללא אינוורטר מייצרים קפיצות מתח ועיוות גל ששורפים כרטיסי מצלמה, גורמים לריצוד אור (Flicker) בצילום מהיר ומשמיעים רעש מנוע שמחריב את עבודת הסאונדמן.
- הדגם המומלץ לסט צילומים: גנרטור מושתק 4000W Studio Silent מספק חשמל מיוצב ל-3 עד 4 גופי תאורת LED מקצועיים (כגון Aputure 600d או ARRI SkyPanel), עמדת DIT ומטעני סוללות בו-זמנית.
- פריסת שטח בטוחה: חובה להשתמש בכבלי גומי משוריינים H07RN-F בחתך 2.5 מ"מ לפחות למניעת מפל מתח, לכסות מעברי כבל בגשרי בטיחות צהובים-שחורים, ולבודד את קווי החשמל של הסאונד למניעת זמזום הארקה (Ground Loop).
סט צילומים של סרט, סדרת טלוויזיה, פרסומת מסחרית או קליפ מוזיקלי הוא סביבת עבודה בלחץ שיא. שחקנים, צלמים, תאורנים, אנשי סאונד ומפיקים מרוכזים בלוח זמנים קפדני שבו כל דקת עיכוב מיתרגמת לאלפי שקלים. כשיוצאים לצילומי חוץ בלוקיישן מרוחק, בשטחים פתוחים או במבנים נטושים ללא חיבור יציב לרשת החשמל, מקור הכוח שלכם הוא עמוד השדרה של כל יום הצילומים.
עם זאת, טעות נפוצה של מנהלי הפקה מתחילים היא הזמנת גנרטור בנייה סטנדרטי מאתרי עבודה. התוצאה כמעט תמיד הרסנית: גופי תאורה קולנועיים בשווי עשרות אלפי שקלים נשרפים או נכנסים למצב תקלה, מצלמות דיגיטליות רגישות חוות שיבושים בכתיבה לכרטיסי הזיכרון, איש הסאונד תולש שערות בגלל זמזום מנוע בלתי פוסק, והבמאי מגלה בעריכה שכל החומרים סובלים מהבהוב פליקר בלתי נסבל.
במדריך המקיף שלפניכם נפרק לגורמים את הארכיטקטורה החשמלית של סט צילום מקצועי: נבין כיצד לחשב עומסים במדויק מול מקדם הספק (Power Factor), נסביר את חשיבות גל הסינוס הטהור, נלמד כיצד למקם גנרטור ביחס למיקרופון הבום, ונציג את הפתרונות המוכחים מתוך קטלוג גנרטורים להפקות צילומים וטלוויזיה של גנרטור רנטלס.

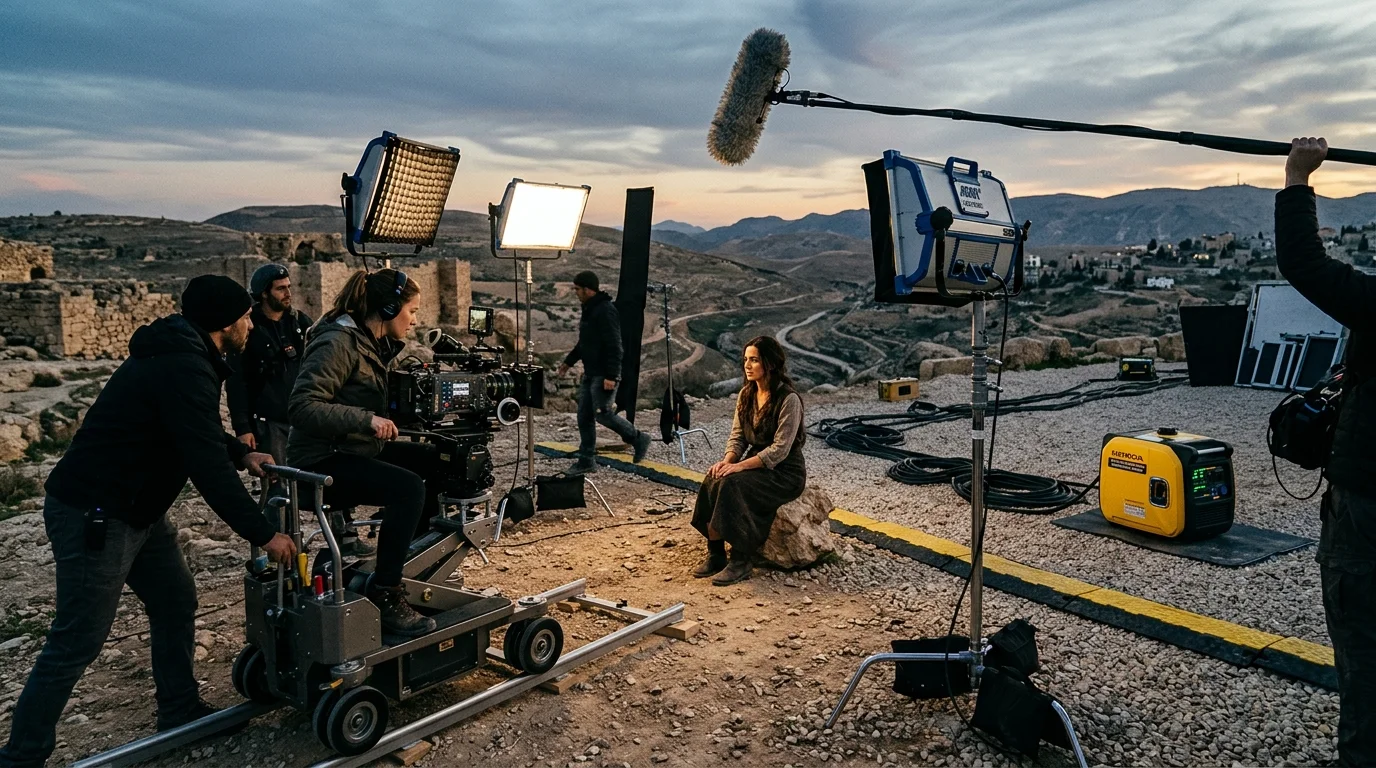

סט צילום קולנוע בטבע: גנרטור מושתק בטכנולוגיית Inverter מספק חשמל רציף, שקט ונקי למצלמות ותאורת לד מתקדמת
מדוע גנרטור בנייה רגיל מסכן ציוד הפקה במאות אלפי שקלים?
כדי להבין מדוע תעשיית הקולנוע דורשת גנרטורים ייעודיים, יש להביט פנימה אל מערכות החשמל של הציוד המודרני. בשנים האחרונות עבר עולם הקולנוע מהפכה: פנסי טונגסטן ו-HMI כבדים וזוללי חשמל הוחלפו בגופי תאורת LED חכמים (כמו Aputure Electro Storm, ARRI SkyPanel, Nanlite ו-Astera).
גופי תאורה אלו אינם עוד נורה פשוטה, אלא מחשבים מורכבים הכוללים ספקי כוח ממותגים (Switching Mode Power Supplies), כרטיסי בקרה אלחוטיים (CRMX / Bluetooth), מאווררים תרמיים חכמים ומעבדי צבע מדויקים. ספקי כוח אלה רגישים ביותר לאיכות הזרם:
⚠️ קפיצות מתח ועיוות הרמוני (THD גבוה)
גנרטור רגיל מייצר גל מתח מעוות עם ספייקים חדים. כאשר מדחס המנוע נכנס לפעולה, המתח קופץ ועלול לפרוץ את הקבלים בספקי הכוח (Ballast) של פנסי הקולנוע ולשרוף רכיבים פנימיים יקרים.
⚡ הבהוב פליקר (Flicker) בצילום
תנודות קלות בתדר (Hz) של גנרטור פשוט יוצרות חוסר סנכרון בין תדר התאורה למהירות התריס (Shutter Angle) של המצלמה. בעין האנושית האור נראה רגיל, אך בסרטון הווידאו מופיעים פסים כהים מרצדים.
🔊 רעש מחריש בהקלטות סאונד
גנרטור פתוח רועש ברמה של 75-85dB(A). רעש כזה חודר ישירות למיקרופוני הבום והדשים (Lavaliers), מחייב הקלטות דיבוב (ADR) יקרות בפוסט, וגורם לעצירת צילומים חוזרת ונשנית.
טכנולוגיית Inverter וגל סינוס טהור (Pure Sine Wave) – מדוע THD < 3% הוא תנאי ברזל?
המענה המקצועי הבלעדי לצרכי סט צילום הוא גנרטור מושתק בטכנולוגיית Inverter דיגיטלית. בניגוד לגנרטורים מכניים ישנים, גנרטור אינוורטר פועל בשלושה שלבים אלקטרוניים מתוחכמים:
- המרה ראשונה: המנוע מייצר זרם חילופין (AC) רב-פאזי בתדר גבוה.
- יישור והחלקה: הזרם מומר לזרם ישר (DC) ומסונן לחלוטין מכל רעש, תנודה או עיוות.
- בנייה מחדש: מעבד דיגיטלי מתקדם (DSP) הופך את הזרם חזרה לזרם חילופין 230V בגל סינוס טהור לחלוטין ובתדר מדויק ומקובע של 50.0Hz.
המדד הקריטי כאן נקרא Total Harmonic Distortion (עיוות הרמוני כולל - THD). בעוד שרשת החשמל הביתית מספקת לרוב THD של כ-3% עד 5%, וגנרטור בנייה פשוט מגיע ל-15%-25%, גנרטורים מושתקים להשכרה (Inverter) מספקים THD של פחות מ-2.5%.
💡 ההשפעה על צילומי High-Speed ו-Slow Motion:
כאשר מצלמים ב-120fps, 240fps ומעלה לסצנות אקשן או קלוז-אפ מוקפד, זמן החשיפה של החיישן קצרצר (למשל 1/500 או 1/1000 השנייה). אם זרם החשמל שמזין את הפנסים אינו בגל סינוס טהור ובתדר מדויק, החיישן ילכוד את מחזורי הפעימה של החשמל. גנרטור Inverter מבטיח צילום Flicker-Free לחלוטין בכל מהירות תריס ובכל קצב פריימים.
מטריצת עומסים קולנועית: טבלת צריכת חשמל לציוד תאורה, מצלמות ועמדות DIT
כדי שלא תמצאו את עצמכם מתמודדים עם גנרטור שכבה באמצע צילום טייק מושלם, גיבשנו עבורכם את טבלת העומסים המעשית של עולם הקולנוע. הטבלה מציגה את ההספק הנומינלי בוואט, את מקדם ההספק (Power Factor) של ספקי הכוח, ואת העומס המעשי הנדרש:
| ציוד / גוף תאורה | הספק נומינלי (W) | עומס בהדלקה (VA) | מקדם הספק (PF) | המלצת תאורן שטח (Gaffer Tip) |
|---|---|---|---|---|
| Aputure LS 1200d Pro | 1200W | ~1,440 VA | 0.95 | פנס מפתח (Key Light) עוצמתי. דורש קו 16A עצמאי ונקי. |
| ARRI SkyPanel S60-C | 420W | ~500 VA | 0.98 | ספק כוח מיוצב במיוחד. ניתן לחבר 2 יחידות על קו אחד בקלות. |
| Aputure 600c / 600d Pro | 720W | ~850 VA | 0.96 | פנס רב-שימושי נפוץ ביותר. מומלץ להפעיל ב-80% עוצמה לחסכון. |
| Nanlite Forza 720B | 800W | ~950 VA | 0.95 | הדלקה הדרגתית (Soft Start) מונעת נפילת מתח רגעית. |
| Aputure 300d / Amaran 200 | 250W - 350W | ~380 VA | 0.90 | תאורת מילוי (Fill) או שיער (Rim). עומס נמוך וגמיש. |
| עמדת DIT (מקבוק + מסך כיול + שרת) | 300W - 550W | ~650 VA | 0.85 | רגיש ביותר! מומלץ לחבר דרך אל-פסק (UPS) מקשר. |
| עמדת טעינת סוללות V-Mount ורחפנים | 350W - 650W | ~800 VA | 0.88 | טעינה מהירה יוצרת עומס מתמשך. יש לקחת בחשבון במאזן הכולל. |
| קומקום ופינת קפה להפקה ⚠️ | 1,800W - 2,200W | 2,200 VA | 1.00 | איסור חמור לחבר לקו התאורה! יפיל את הגנרטור במיידי. |
אקוסטיקה והקלטות סאונד: איך לעבוד ליד מקליט קול בלי להרוס את הפסקול?
כל מקליט קול (Production Sound Mixer) יגיד לכם שהאויב מספר 1 שלו בצילומי חוץ הוא רעש מנועים ברקע. גנרטור סטודיו מושתק מפיק כ-52dB(A) בלבד במרחק 7 מטרים (רמת רעש שמקבילה לשיחה שקטה במשרד). עם זאת, בשטח פתוח או בסמטה עירונית מהדהדת, נדרש פרוטוקול עבודה מסודר:
🎬 3 כללי ברזל להצבת גנרטור מול צוות הסאונד:
- כלל כיוון הרוח (Downwind): מציבים את הגנרטור תמיד במורד הרוח ביחס לשחקנים ולמיקרופון הבום. הרוח נושאת את גלי הקול הרחק מהסט ולא כלפיו.
- שבירת קו ראייה (Baffle Box מאולתר): קול נע בקו ישר. אם תציבו בין הגנרטור לסט משטח חוסם (כגון רכב הפקה, לוחות עץ עבים או שמיכות סאונד C-47 תלויות על סטנדים), רמת הרעש בסט תצנח ב-6 עד 10 דציבלים נוספים. חובה להקפיד על פתחי פליטה ואוורור פתוחים כדי למנוע התחממות מנוע!
- מרחק פריסה מינימלי: כבל מאריך איכותי באורך 20-30 מטר מאפשר להרחיק את הגנרטור אל מעבר לעיקול שטח או מאחורי קיר מבנה, ובכך לאפס לחלוטין את הרעש הנתפס במיקרופונים.
פתרון בעיית זמזום הארקה (Ground Loop Hum בתדר 50Hz)
תקלה קלאסית בסטים היא "זמזום חשמלי נמוך" שחודר למוניטורים של הבמאי או למקליטי הקול כאשר הם מחוברים לחשמל. התופעה נובעת מהפרשי פוטנציאל בין הארקת הגנרטור להארקת ציוד האודיו (Ground Loop).
הפתרון המקצועי:
- הפרידו מעגלים: עמדת הסאונד צריכה לקבל הזנה מקו נפרד לחלוטין מזה של גופי התאורה בעלי הדימרים.
- השתמשו בקופסאות DI Box עם מפסק Ground Lift שמנתק את לולאת ההארקה בחיבורי ה-XLR.
- שילוב גנרטור מושתק 2000W קטן ועצמאי ייעודי לעמדת הסאונד וה-DIT בלבד, מבודד לחלוטין מרשת התאורה הכבדה.
פריסת חשמל מקצועית: תאורן (Gaffer) מחבר כבלי גומי כבדים לתיבת חלוקה מוגנת למניעת מפל מתח וקצרים בשטח
תכנון פריסת שטח ובטיחות חשמל לפי תקנות חוק החשמל הישראלי
באתר צילומים פתוח מסתובבים עשרות אנשי צוות, שחקנים ולעיתים ניצבים ועוברי אורח. בטיחות החשמל היא לא רק עניין של ביצועים, אלא אחריות פלילית ודרישה מפורשת של פוליסות ביטוח הפקה בישראל:
🔌 כבלי גומי H07RN-F ומניעת מפל מתח
אסור להשתמש בכבלי PVC ביתיים לבנים או כתומים. בסט צילום חובה להשתמש בכבלי גומי משוריינים בתקן H07RN-F העמידים לדריכה, מים וחום. בריצות של מעל 25 מטרים, חובה כבל בחתך 2.5 מ"מ לפחות כדי למנוע ירידת מתח מתחת ל-215V שמשבשת את פעולת הפנסים.
🚧 גשרי כבלים (Cable Ramps) בטיחותיים
כל כבל שחוצה שביל הליכה, מעבר שחקנים או נתיב נסיעת רכבי הפקה מחויב בכיסוי גשר כבלים ייעודי מגומי קשיח בצבעי שחור-צהוב. זהו תנאי סף לקבלת אישור בטיחות והגנה מפני תביעות נזקי גוף.
⚡ מפסק פחת 30mA ואלקטרודת הארקה
גנרטור המוצב בשטח חייב לכלול לוח חלוקה מוגן במפסק מגן לזרם דלף (פחת 30mA). בהפקות גדולות הדורשות גנרטור נגרר או חיבור קבוע, יש לתקוע שיפוד הארקה תקני באדמה ולוודא לולאת תקלה תקינה.
צילומי לילה ממושכים ופרוטוקול גיבוי N+1: איך למנוע תקלות קריטיות?
בצילומי לילה המתפרסים על פני 10 עד 14 שעות, הגנרטור עובד ברציפות תחת עומס תאורה גבוה. כדי לעבור את הלילה בשלום, מנהל ההפקה חייב ליישם שני נהלים קריטיים:
1. תכנון שעות עבודה ותדלוק בטוח (Hot Refueling Is Forbidden)
מיכל דלק מלא של גנרטור 4000 וואט מושתק סטודיו (כ-12 עד 15 ליטר בנזין) מספיק לכ-7 עד 9 שעות עבודה בעומס ממוצע של 50%-60%.
⚠️ אזהרת בטיחות חמורה: אסור לתדלק גנרטור כשהמנוע חם או פועל!
אדי בנזין הפוגעים באגזוז הלוהט עלולים להתלקח בשבריר שנייה. תזמנו מראש את מועד התדלוק בהפסקת האוכל של הצוות (Lunch Break / Night Meal): כבו את הגנרטור, המתינו 10 דקות לצינון המנוע, תדלקו באמצעות ג'ריקן תקני ומשפך עם מסנן, ורק לאחר מכן הניעו מחדש.
2. מתי חובה לשכור גנרטור גיבוי חם (N+1)?
בעולם ההפקות ישנם רגעים שאי אפשר לשחזר: פירוטכניקה ופיצוצים, צילומי Magic Hour של 20 דקות שקיעה מדויקות, או יום צילום עם שחקן בינלאומי בעלות של עשרות אלפי דולרים. במצבים אלו, השבתת חשמל של 15 דקות פירושה אובדן יום הצילום כולו.
פרוטוקול N+1: שוכרים גנרטור גיבוי שני (זהה או דומה) המוצב ליד הגנרטור הראשי, מוכן להנעה ומחובר למפסק מחלף. אם חלה תקלה בגנרטור הראשי, תוך 60 שניות החשמל חוזר לסט והטייק ממשיך ללא עיכוב.
ציוד מומלץ להפקות צילומים וטלוויזיה מקטלוג גנרטור רנטלס
גנרטור מושתק 4000W Studio Silent
טכנולוגיית Inverter דיגיטלית עם גל סינוס טהור THD < 2.5%. שקט במיוחד (52dB), מספק חשמל בו-זמנית ל-3 פנסי Aputure/ARRI, עמדת DIT ומטענים.
- הספק שיא: 4,000W | הספק רציף: 3,500W
- מנגנון Eco-Throttle לחסכון בדלק והפחתת רעש
- התנעה חשמלית בלחיצת כפתור וגלגלי בלון לניוד קל
גנרטור מושתק 2000W Super-Quiet Inverter
דגם מזוודה אולטרה-שקט וקל משקל (21 ק"ג). מושלם להצבה ליד עמדת הסאונדמן, טעינת סוללות רחפן מהירה ומחשבי עריכה בשטח.
- משקל קל: נכנס בכל תא מטען של רכב פרטי
- שקט קיצוני: 50dB(A) במרחק עבודה סביר
- גל סינוס טהור מוגן להטענת ציוד אלקטרוני רגיש
שאלות ותשובות נפוצות על השכרת גנרטורים להפקות צילום וקולנוע
1. מה ההבדל בין גנרטור מושתק רגיל לגנרטור סטודיו (Studio Silent)?
גנרטור מושתק רגיל נועד לרוב לקמפינג ואירועים (סביב 58-65dB) וכולל לעיתים מייצב מתח מכני פשוט. גנרטור סטודיו (כמו דגם Studio Silent 4000W) בנוי עם חופת בידוד אקוסטי כפולה, משתיק קול מיוחד באגזוז (52dB בלבד) ומעגל Inverter ממוחשב שמבטיח עיוות מתח הרמוני (THD) נמוך מ-2.5% המותאם לציוד קולנוע עדין.
2. איך למנוע תופעת פליקר (Flicker) בצילומי High-Speed ו-Slow Motion?
פליקר נגרם מתנודות בתדר הזרם (Hz) של הגנרטור. כדי למנוע זאת, חובה לשכור גנרטור Inverter השומר על תדר קבוע ומדויק של 50Hz, לעבוד עם גופי תאורה קולנועיים הכוללים מנגנון Flicker-Free מובנה בספק הכוח, ולהקפיד על מהירות תריס מסונכרנת (כגון 1/100, 1/200 או זוויות תריס של 180 מעלות).
3. כמה גופי תאורה מסוג Aputure 600d ניתן להפעיל על גנרטור 4000W?
כל גוף Aputure 600d צורך כ-720W ודורש כ-850VA בספק הכוח. על גנרטור בהספק רציף של 3500W מומלץ להפעיל עד 3 גופי תאורה כאלה בו-זמנית (סך הכל כ-2200W-2500W), מה שמשאיר מרווח בטיחות בריא של כ-30% עבור עמדת DIT, מטעני סוללות ומסכי במאי ללא עומס יתר.
4. האם מותר להטעין סוללות V-Mount וסוללות רחפנים ישירות מהגנרטור?
כן, בתנאי שמדובר בגנרטור אינוורטר מיוצב עם גל סינוס טהור. מטעני סוללות ליתיום מהירים (כמו של רחפני DJI או סוללות V-Mount/Gold-Mount) כוללים מעגלי טעינה רגישים ביותר שעלולים להינזק מגנרטור רגיל ללא מייצב אלקטרוני.
5. איך מונעים זמזום הארקה (Ground Loop) במיקרופוני הבום בסט?
הפרדה פיזית של מעגלי החשמל: חברו את עמדת הסאונד לקו הזנה נפרד מקו התאורה. כמו כן, השתמשו בקופסאות DI עם מפסק Ground Lift לניתוק הארקת האות, או הזינו את מקליט הקול מסוללות פנימיות/גנרטור 2000W קטן ונפרד במהלך ההקלטה עצמה.
6. איזה מרחק מומלץ לשמור בין הגנרטור לבין השחקנים ומקליט הקול?
המרחק המומלץ לגנרטור מושתק סטודיו עומד על 15 עד 25 מטרים, רצוי מאחורי קיר מבנה, רכב הפקה או מחסום אקוסטי טבעי, ותמיד בכיוון מורד הרוח ביחס לסט. פריסה כזו מבטיחה שהרעש לא ייקלט כלל במיקרופונים רגישים.
7. מה עושים בצילומי לילה ממושכים של 14 שעות ברצף?
מתכננים מראש חלון תדלוק בהפסקת האוכל של ההפקה, ומחזיקים ג'ריקנים תקניים עם כמות דלק מספקת ל-1.5 זמני צילום מתוכננים. לעולם אין לתדלק גנרטור חם בעודו פועל; מכבים, ממתינים 10 דקות לקירור המנוע, מתדלקים ומניעים שוב.
8. איזה כבלי מאריך חובה להביא לסט צילומים כדי למנוע נפילת מתח?
חובה להשתמש בכבלי גומי משוריינים בתקן H07RN-F (ולא בכבלי פלסטיק ביתיים) בחתך של 3x2.5 מ"מ לפחות לריצות של עד 30 מטר, ובחתך 3x4 מ"מ לריצות ארוכות יותר. הדבר מונע מפל מתח שעלול לגרום לכיבוי ספקי הכוח של הפנסים.
